      三合一送料機系列
      ?
      產品中心您的當前位置:主頁 > 產品中心 > 三合一送料機 >

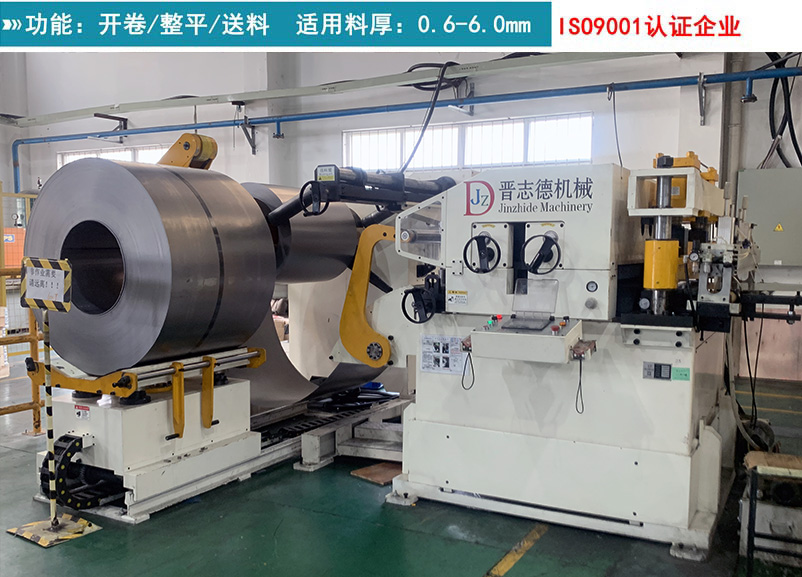

      厚板三合一送料機

    1. 厚板三合一送料機,開卷整平送料機,厚板整平送料機
    2. 產品案例與參數

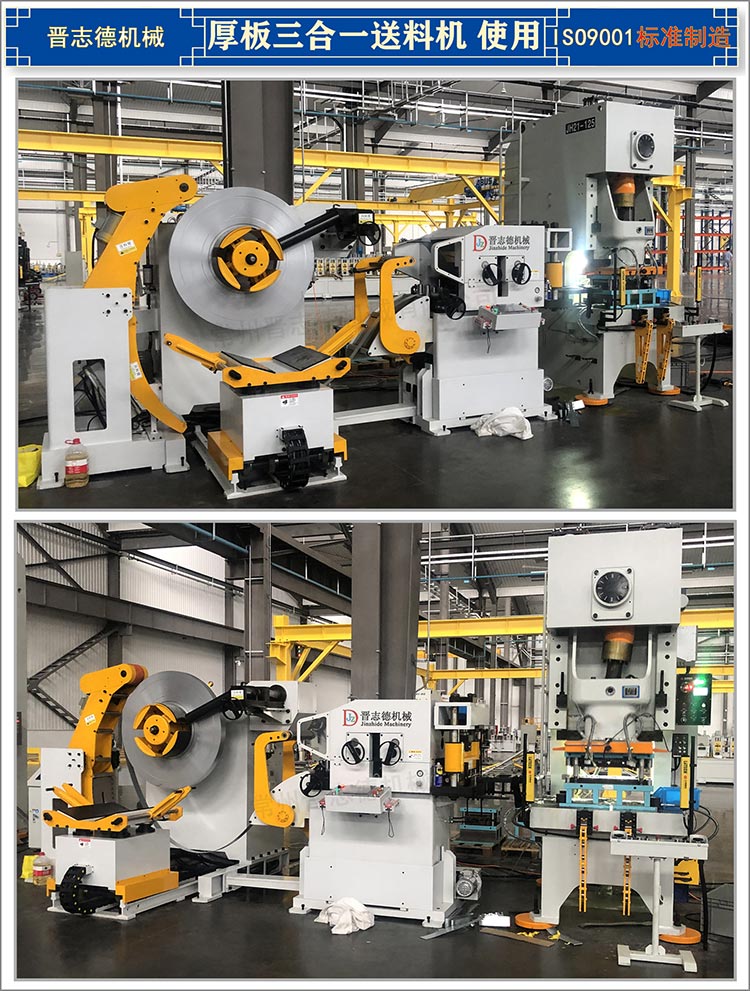

      厚板三合一送料機使用視頻:

        配精密沖床使用:
        厚板三合一送料機使用,厚板三合一送料機安裝,厚板整平送料機使用

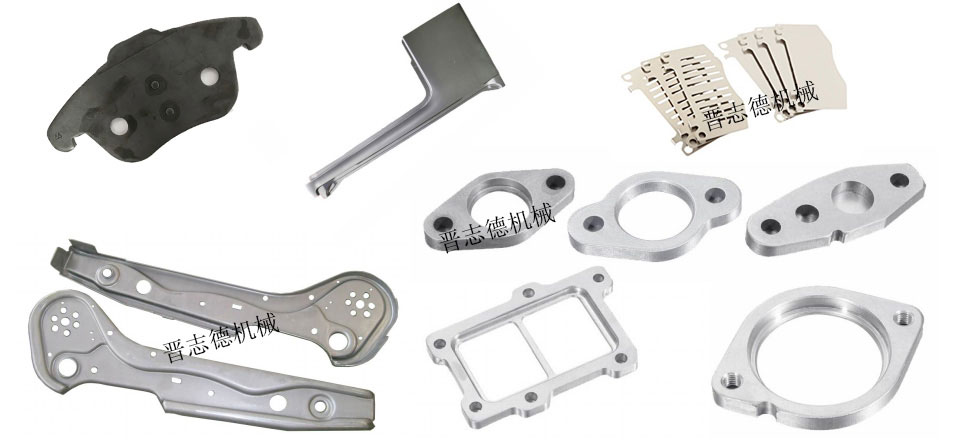

        應用:
        汽車部件:拉桿,支架,減震器,剎車片;電器配件:打印機,電腦等外殼部件;五金零件
        三合一送料機用途,三合一送料機加工成品,三合一送料機適用范圍

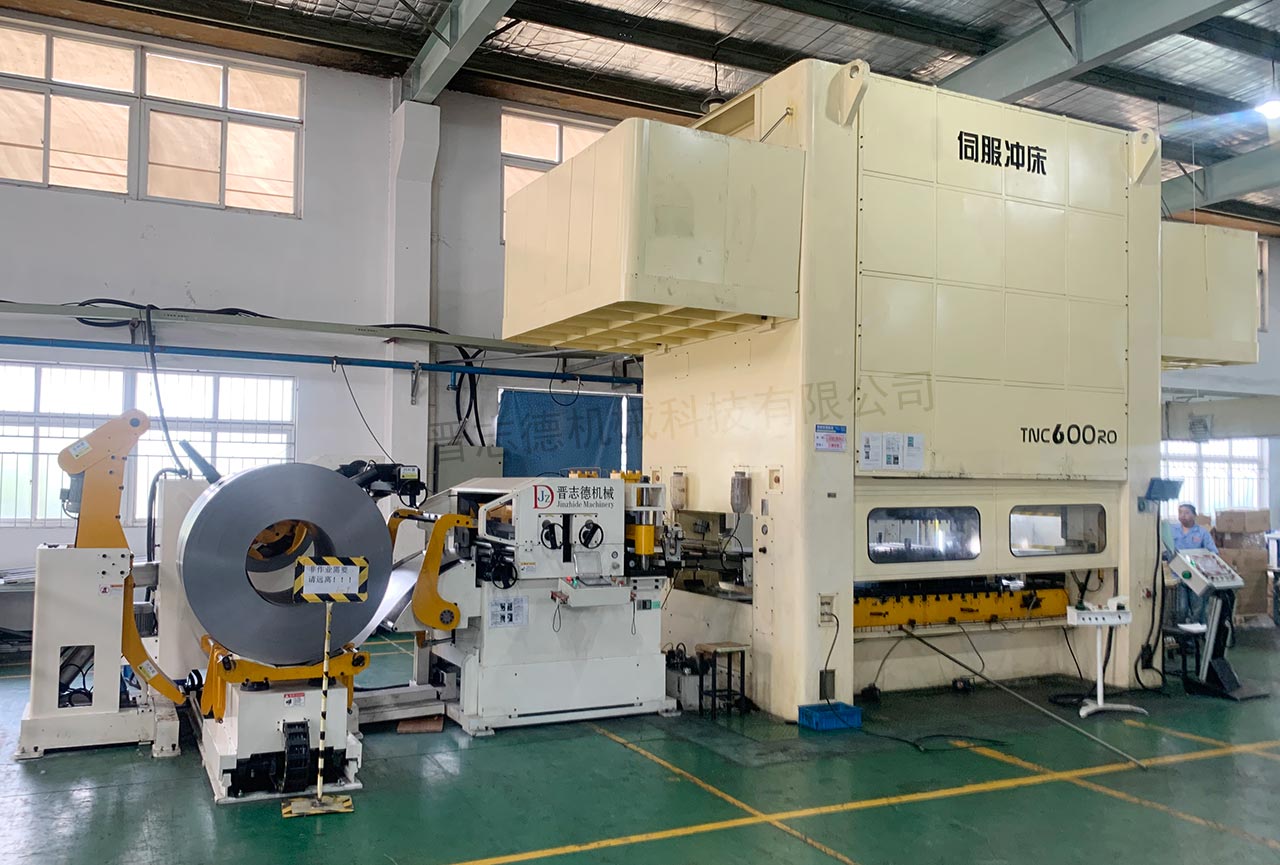

        使用現場:
        厚板三合一送料機配協易沖床,三合一送料機配徐鍛沖床

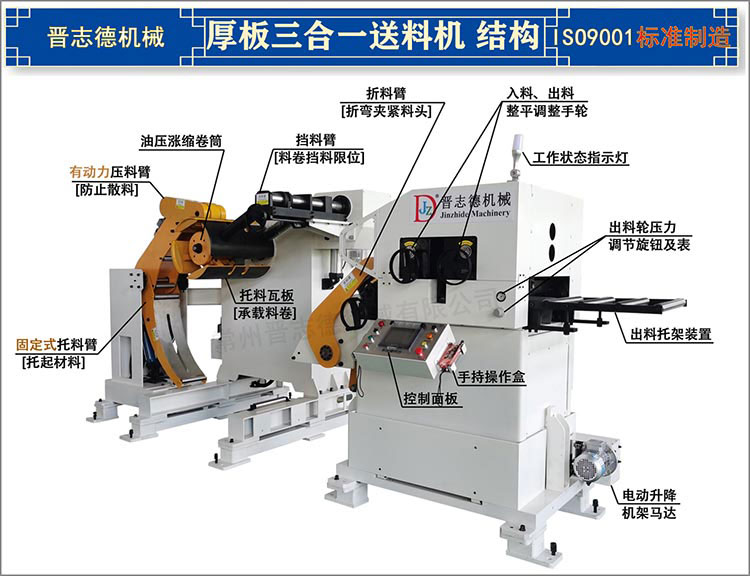

        厚板三合一送料機設備結構:
        厚板三合一送料機結構圖

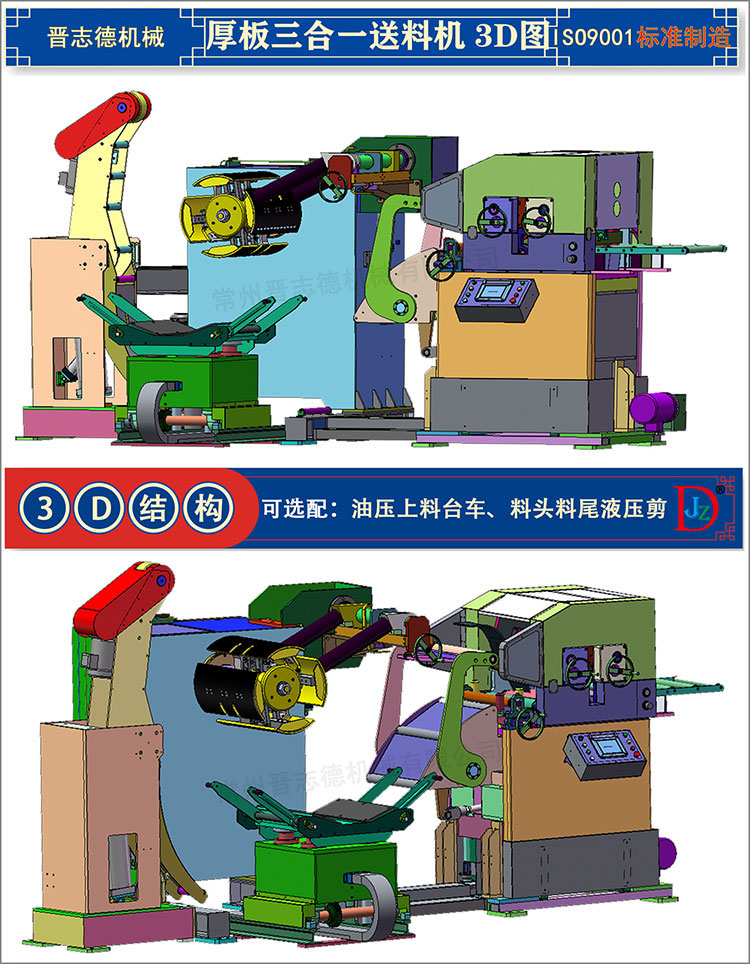

        3D構造:
        厚板三合一送料機3D構造
        1、厚板三合一送料機特別設計了背壓滾輪組,適用于料厚0.6mm~6.0mm、寬度70mm~1600mm的卷料的沖壓開卷、整平送料。
        2、料架瓦板采用四葉片設計,葉片弧度與材料內徑吻合,葉片表面經硬鍍處理,光滑耐磨,在使用過程中不會損壞材料,內徑擴張采用回轉式油缸,油壓式擴張,料卷卷筒采用楔形式滑塊結構,同時采用鼓式剎車,有效防止材料因制動時旋轉慣性而散開。
        3、放料寬度由兩擋料輥用螺桿進行調節,放料時由氣缸提升外擋料輥避讓材料,放便進行材料的裝卸。
        4、矯正輥采用高合金軸承鋼制造,進行一系列熱處理(調質+高周波處理+硬鉻層),嚴格保證矯正輥之鋼性及矯正輥之表面光潔度,保證在矯正過程當中被矯正材料的表面性能,矯正輥表面硬度高達HRC60,確保高精度及高的耐磨性能。
        5、整平送料機頭入料口采用二棍夾送壓料結構型式,電機經減速器、帶動上下夾送輥工作,把料頭送進校平主機。
        6、采用四蝸輪蝸桿進行調節,帶動上滑塊進行升降,從而實現壓入量的調節。在調整手輪上附有調整表盤,準確顯示調整量。
        7、送料出口配托料導軌裝置,使整平后的材料能穩定平直的進入模具工作。(本裝置可拆卸)
        8、機身升降采用四蝸桿電動驅動方式升降,可輕松調整送料線高度。
        *:選購配置:油壓上料臺車、液壓簡單、整平微調采用伺服控制裝置

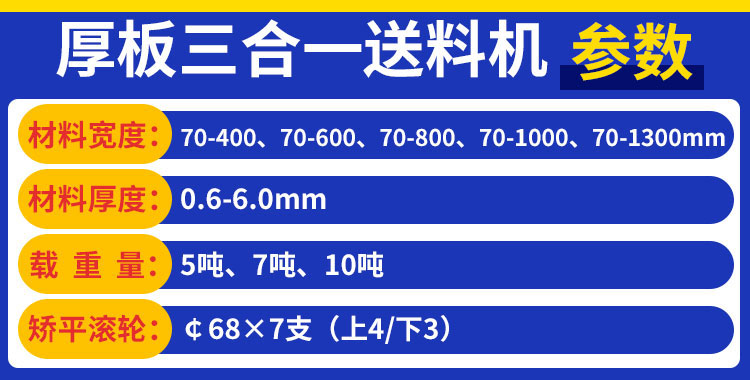

      厚板三合一送料機技術參數:

       型  號 NCSF8-400 NCSF8-500 NCSF8-600 NCSF8-800 NCSF8-1000 NCSF8-1300 NCSF8-1600
       材料寬度 70~400 70~500 70~600 70~800 70~1000 70~1300 70~1600
       材料厚度 0.6 ~ 6.0mm
       載重量 3000kg(5000) 5000kg 7000kg(10000)
       卷料內徑 Φ508
       卷料外徑 Φ900 - Φ1400
       速度 22m/min
       標準送料精度 ±0.2mm
       矯正滾輪 ¢68mm×7支(上4/下3)
       送料滾輪 1組
       背壓滾輪
       標準送料高度 1200±100mm
       電源電壓 220VAC 60HZ/AC380v 50HZ
       空氣壓 5kg/cm2
       料架擴張方式 油壓擴張
       伺服馬達 AC 5.5kw AC 7.5kw AC 11kw
       料架馬達 2.2kw 3.7kw(5.5)
       機械尺寸[m] 4.5*2.7*2.3 4.5*2.8*2.3 4.5*3.0*2.3 4.5*3.4*2.3 4.5*3.4*2.3 4.5*4.3*2.3 4.5*4.9*2.3
      ?
      ?
