      三合一送料機系列
      ?
      產品中心您的當前位置:主頁 > 產品中心 > 三合一送料機 >

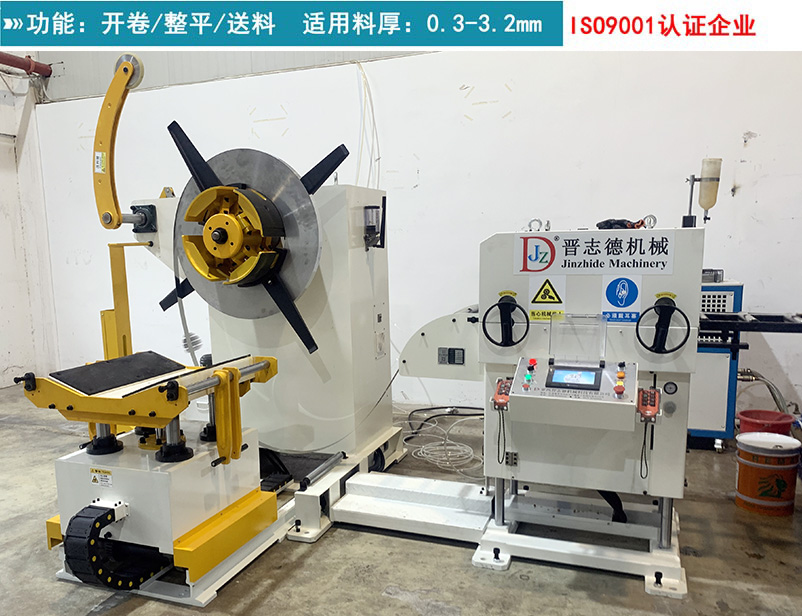

      薄板三合一送料機

    1. 標準三合一送料機,中薄板三合一送料機,薄板三合一送料機
    2. 產品案例與參數

      薄板三合一送料機使用視頻:

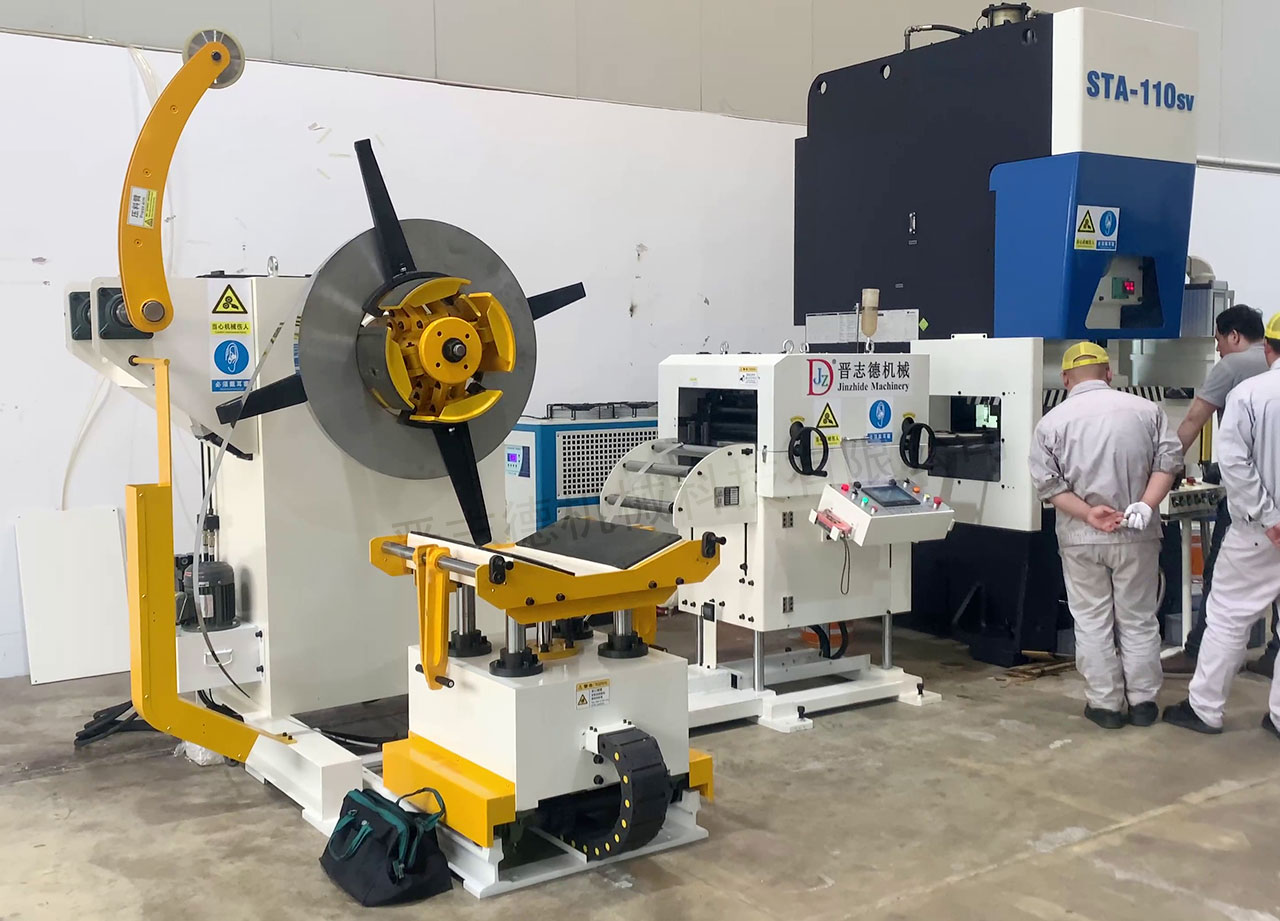

        配精密沖床使用現場:
        三合一送料機配精密沖床

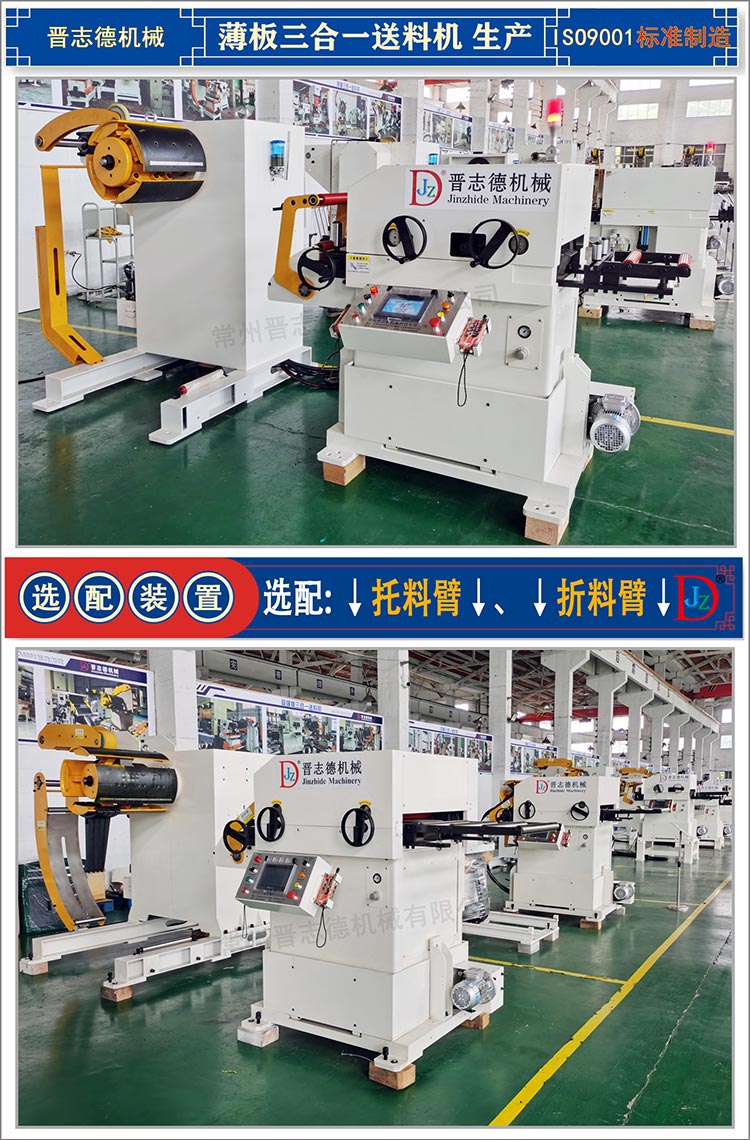

        薄板三合一送料機生產車間:
        薄板三合一送料機生產車間

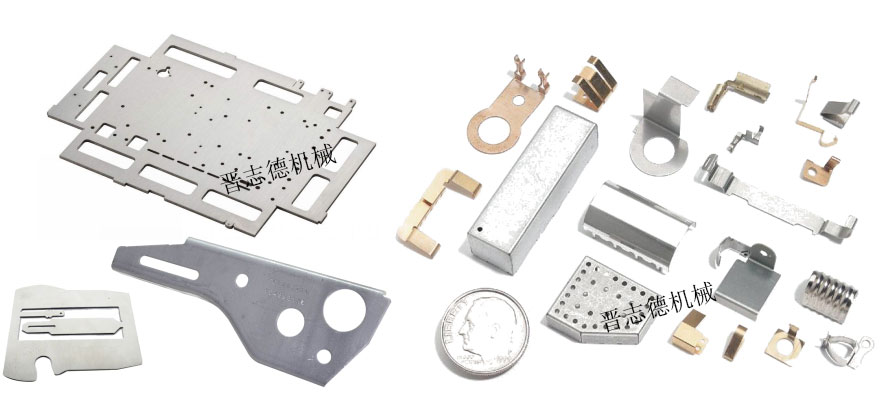

        應用領域:電子元件,電器配件,家用電器,五金工具,汽車行業沖壓加工
        三合一送料機應用,三合一送料機用途,電器配件沖壓加工

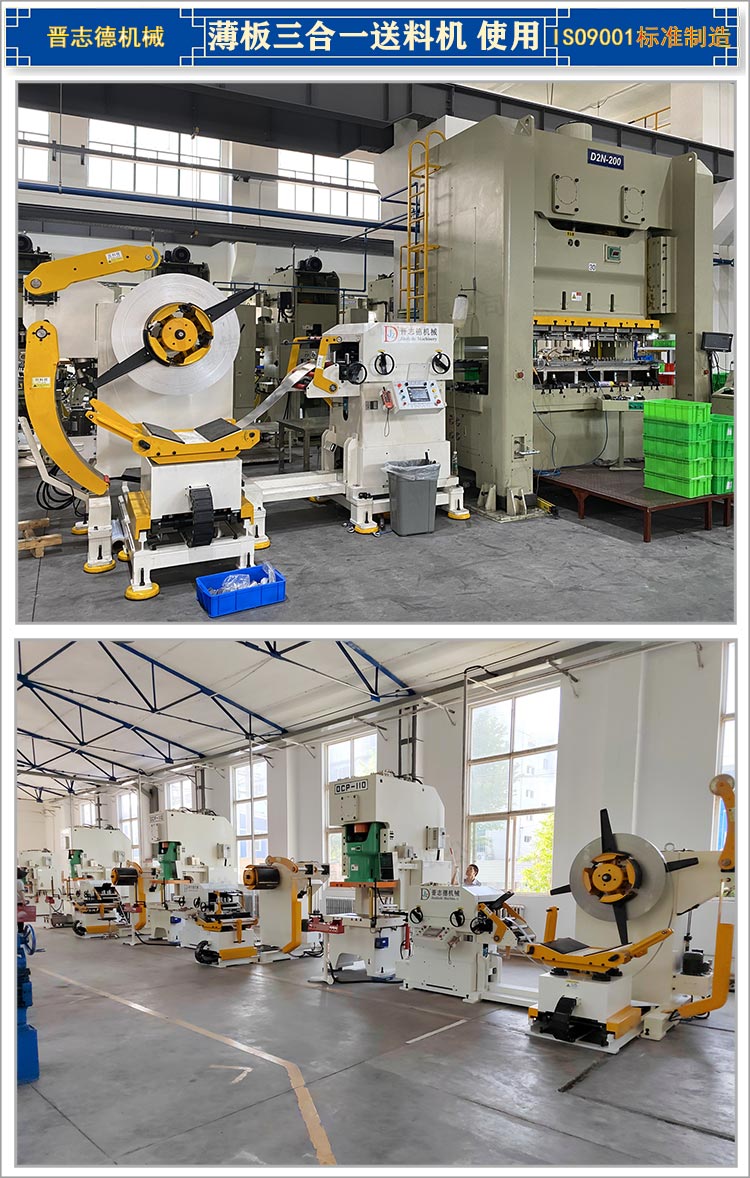

        使用現場:
        薄板三合一送料機使用,薄板三合一送料機運用

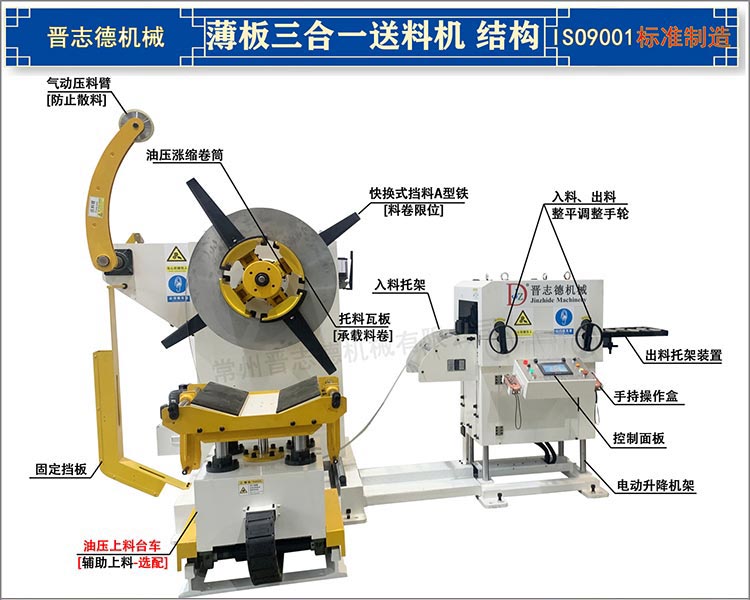

        設備結構:
        薄板三合一送料機結構圖,中薄板三合一送料機3D結構,薄板三合一送料機結構

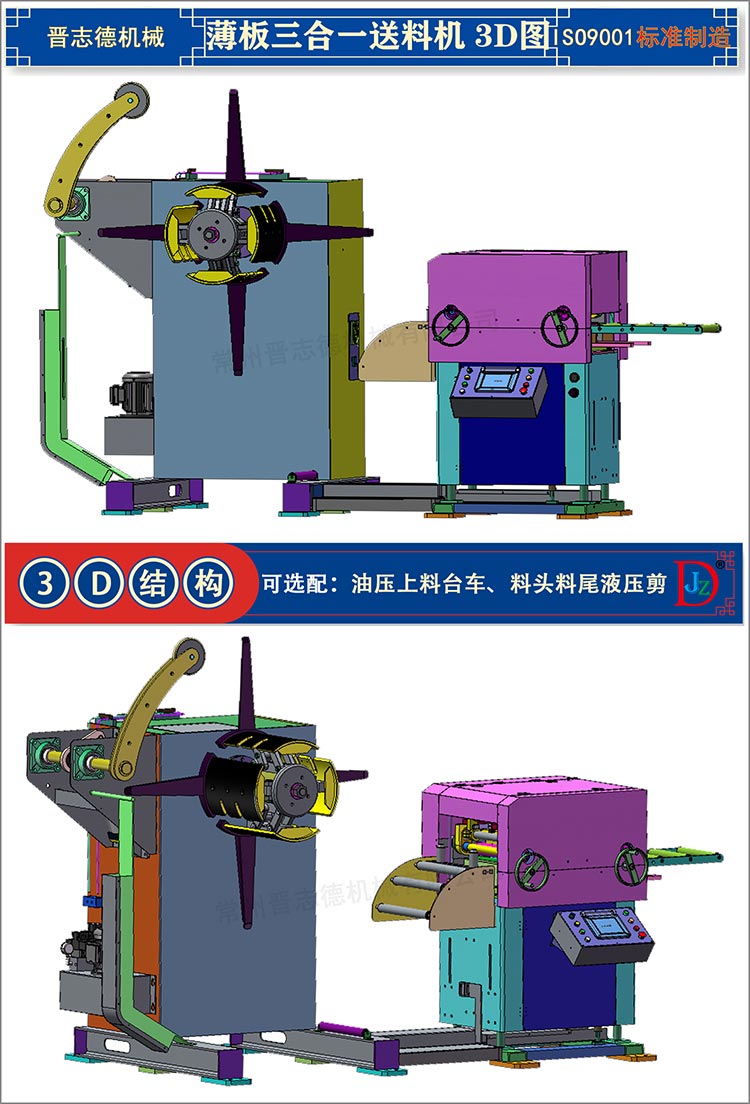

        3D構造:
        薄板三合一送料機3D圖,三機一體機3D圖
        1、薄板三合一送料機采用下進料方式,適用于料厚0.3mm~3.2mm、寬度50mm~1300mm的中薄板卷料的沖壓開卷、整平送料。
        2、壓料臂采用氣動壓料,防止卷料松散,和入料壓料板配合,將料頭壓平,使材料順利進入機體內。
        3、整平輥筒11支,并采用高強度滾動軸承鋼GCr15,經調質處理高頻淬火后,表面鍍硬鉻后硬度可達HRC60~62度,尺寸精度0.01mm,嚴格保證整平輥之鋼性及整平輥之表面光潔度,確保在整平過程當中被整平材料的表面性能。
        4、在料架上的材料由下方的對照光電控制,整平送料機頭可一邊整平,一邊將預先設定的送料長度之材料送至沖床模具內,通過沖床給出的電信號,在瞬間放松材料動作,下壓有力,導正材料準確。
        5、各輔助裝置的運轉是以空氣或電氣作動力來源,操作簡單,保養容易,調試完成后,故障率低。
        6、可選用上料臺車裝置節省入料時間,提高工作效率節省人力,達到一人操作。

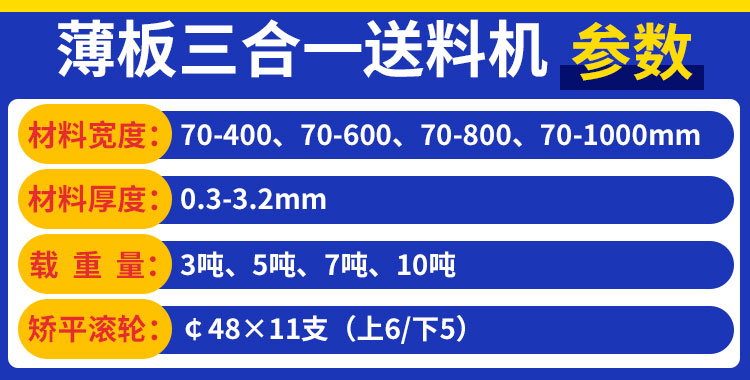

      薄板三合一送料機技術參數

       型   號 NCSF5-400 NCSF5-500 NCSF5-600 NCSF5-800 NCSF5-1000 NCSF5-1300
       材料寬度[mm] 50~400 50~500 50~600 70~800 70~1000 70~1300
       材料厚度[mm] 0.3 ~ 3.2
       載重量[kg] 3000(5000) 5000(7000)
       卷料內徑[mm] Φ508
       卷料外徑[mm] Φ900 - Φ1400
       速度[m/min] 16 22
       標準送料精度 ±0.15mm
       矯正滾輪[mm] ¢48×11支(上6/下5) ¢48×7支(上4/下3)
       送料滾輪 1組
       標準送料高度 1200±100mm
       電源電壓 220VAC 60HZ/AC380v 50HZ
       空氣壓 5kg/cm2
       料架擴張方式 油壓
       伺服馬達[kw] AC 2.9 AC 4.4 AC 5.5
       料架馬達[kw] 1.5(2.2) 2.2(3.7)
       機械尺寸[m] 3.2*2.5*2.3 3.8*3*2.6 3.8*3.2*2.6 3.8*3.6*2.6 4.1*3.9*2.7 4.5*3.9*2.7
      ?
      ?
