      空氣送料機配件您的當前位置:主頁 > 服務與配件 > 配件中心 > 空氣送料機配件

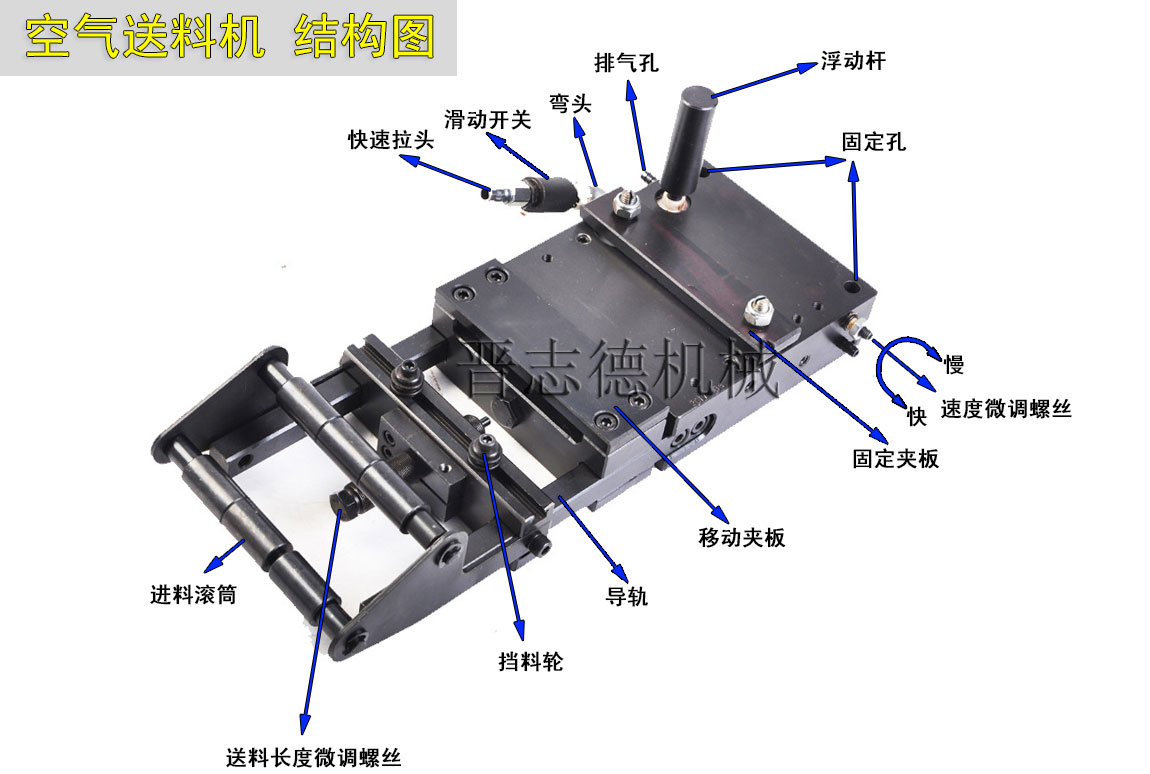

      空氣送料機結構,氣動送料機3D結構

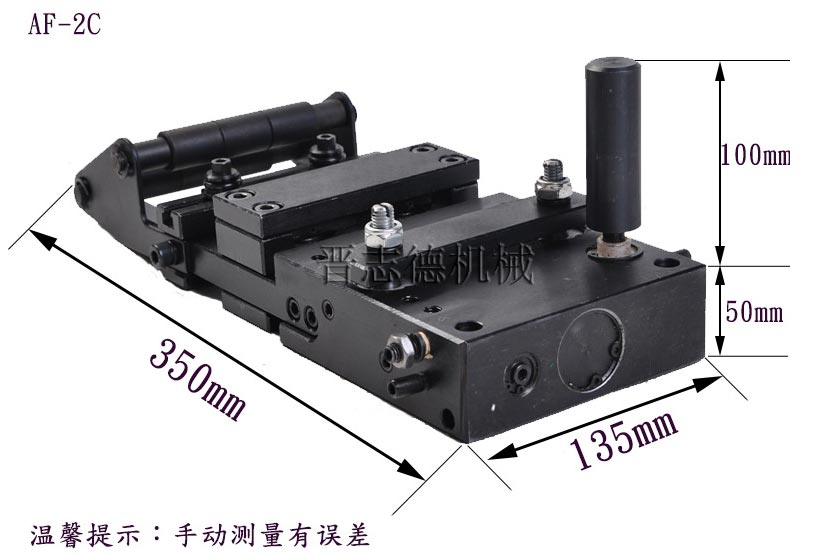

      空氣送料機外形尺寸,氣動送料機外形尺寸

      空氣送料機結構組成:

      1.浮動桿 2.排氣孔 3.空氣閥 4.快速接頭 5.擋料輪 6.進料滾筒 7.送料長度微調螺絲 8.導軌 9.滑塊 10.固定夾板 11.速度調整螺絲 12.固定孔

      空氣送料機主要零配件:

      1、浮動桿壓套  2、密封圈  3、浮動桿內銅套  4、浮動桿壓套螺母  5、卡簧  6、浮動桿膠壓套
        7、浮動桿  8、密封圈  9、排氣接頭  10、彈性墊圈  11、螺母  12、速度調整螺絲  13、密封圈
        14、密封圈  15、換向閥  16、密封圈  17、控制活塞  18、密封圈  19、控制活塞外環  20、卡簧
        21、中心小桿   22、主體   23、接頭   24、彎頭   25、卡簧  26、密封圈  27、滑動開關外套
        28、密封圈  29、滑動開關內件  30、快速接頭(母)  31、快速接頭(公)  32、導軌  33、固定螺栓
        34、密封圈  35、緩沖內件  36、緩沖外件  37、密封圈  38、中心大桿  39、卡簧  40、中心大桿壓套
        41、密封圈  42、密封圈  43、彈簧  44、固定活塞  45、密封圈  46、固定活塞膠壓套  47、卡簧
        48、固定夾板  49、彈性墊圈  50、螺母  51、移動滑塊  52、密封圈  53、中心大桿定位螺絲
        54、移動滑塊活塞  55、密封圈  56、彈簧  57、活塞蓋  58、卡簧  59、移動夾板(下)
        60、移動夾板(上)  61、固定螺栓  62、進料滾筒固定板  63、擋料輪內件  64、擋料輪外件  65、螺母
        66、導軌定位座  67、行程微調螺絲固定板  68、行程微調螺絲  69、進料滾筒  70、進料滾筒新軸  71、螺母
        72、固定螺絲  73、彈簧梢

      晉志德空氣送料機通過沖床滑塊上下往復運動對浮動桿的壓緊與釋放,從而使中心桿內氣缸推動移動夾板夾持材料在導軌上運動,實現步進化的的自動送料【原理和醫用注射器使用類似】

      ?
      ?
