900寬中板三合一送料機詳細配置

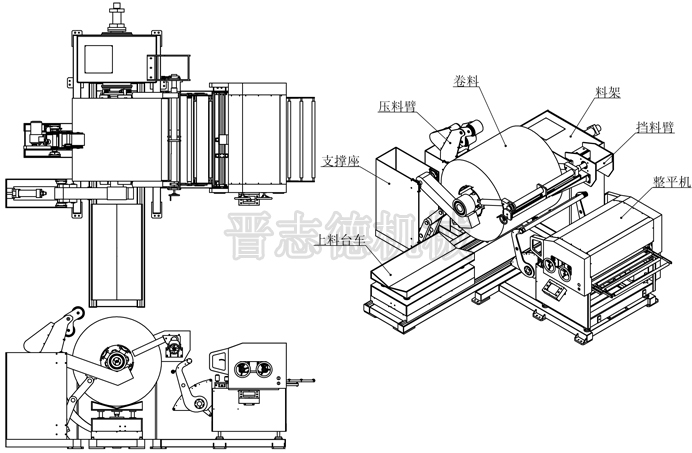

 由中板三合一送料機搭配沖床組成的沖壓生產線實現全自動化的作業流程，從原材料入料裝料、整平、送料，至自動出料完全高速作業，出料速度達到每分鐘18米，降低成本，提高生產效率。中板三合一送料機NCSF6-900適用于材料厚度0.5-4.5mm中板卷材，下圖為其總裝配圖：
　　
　　一、結構組成：
　　1、中板三合一送料機NCSF6-900材料架部分標準參數：

基礎參數		原理及相關說明
材料寬度范圍	100-900mm	料卷寬度由兩擋料輪用螺桿進行調節，放料時由氣缸提升外擋料輪避讓材料，方便進行材料的裝卸。
材料內徑	￠508mm （客戶可定制）	料架主軸和瓦板上使用燕尾滑塊和燕尾槽搭配，運用斜塊原理，由油缸推動料架中心移動帶動支持連桿改變材料架外徑設計。
材料大外徑	￠1400mm	（客戶可定制）
大料重	5000KG	料架主體機架：由型鋼、A3鋼板、?160的45#無縫管經調質處理而成，焊接表面經打磨、退火定性處理確保其不變形； 兩個軸承座一次鏜孔而成，保證主軸安裝的同心度，不產生徑向跳動。主軸：由40Gr圓鋼鉆直徑85mm通孔，調質后再精車而成，工作面直徑135mm，載重5噸。
材料架動力	3.7KW	三相380V，4P，主馬達驅動采用擺線針減速東元馬達驅動
料架變頻器	3.7KW	臺灣“臺安”變頻調速器調速
送料速度	1-20M/min	變頻器調速
制動方式		采用氣動碟式剎車裝置，靈敏度高，能即時停止、啟動，有效避免卷料因制動時旋轉慣性而散開
料弧控制光電		入料導弧配備升降裝置，同時采用兩組歐姆龍對射光電開關進行料弧控制，當卷料進入品質可靠組光電范圍時，料架減速運轉，進入第二組光電范圍時，料架停止。
壓料裝置		氣壓式壓料裝置。
托料臂		氣壓式托料臂，在上料時方便上料，在尾料時防尾料落下傷人。
使用氣缸及配件		采用臺灣臺灣亞德克產品
設備使用氣壓	0.5 Mpa	工廠需提供穩定氣壓源
設備使用油壓	7Mpa	油壓馬達及相關油壓配件均采用油順品牌。

2、中板三合一送料機NCSF6-900整平送料部分標準參數：

基礎參數		原理及相關說明
材料寬度范圍	100-900mm	帶前后手搖定寬裝置，保證材料的對角線精度
大送料長度	9999.99mm	按實際需要的送料步距在觸摸屏上輸入即可，無需調節任何機械機構
適用材料厚度	0.5-4.5mm	整平輪采用上4/下3，?80，加支撐滾輪￠60，帶料輪兩組?120，滾輪采用高鉻鋼40CR制造，進行一系列熱處理(調質+高周波處理+硬鉻層)，嚴格保證整平輪之鋼性及整平輪之表面光潔度，保證在整平過程當中被整平材料的表面性能，整平滾輪表面硬度HRC58～610，鍍鉻厚度單邊0.05mm，確保高精度及高的耐磨性能。
伺服馬達	5.5KW	采用日本安川伺服馬達及配套驅動器，PLC為日本三菱品牌，7英寸海泰克彩色觸摸屏，操作簡單明了。
實際送料精度	±0.1mm	由伺服馬達驅動高精密臺灣迪克減速馬達經齒形同步帶傳動送料輪，消除送料誤差。同時各輪之間用高精密齒輪嚙合傳動。齒輪材質為高合金模具用鋼，經高精滾齒后磨削而成，精度高，耐磨，使用壽命長。
放松方式	氣壓放松 （5KG/CM2）	放松氣缸及電磁閥（日本CKD），采用雙氣缸實現，整平時氣缸通氣，上滑塊由氣缸活塞帶動壓下，放松時，氣缸由提升滑塊放松材料。因放松時排氣管路中安裝有速排氣閥，放松速度快。
整平調節方式	渦輪渦桿調節	采用精密蝸輪蝸桿同步調節整平上下滾輪，由手輪旋轉蝸桿傳動蝸輪，帶動上滑塊進行升降，從而實現壓入量的調節。在調整手輪上附有調整表盤，準確顯示調整量。同時外接手動控制手柄，方便調試模具。
機臺高度調節	電動調整	機身底座上置有四蝸桿減速機，用臺灣迪克齒輪減速馬達傳動蝸桿，帶動整平機頭整個上升進行調節。
放松電磁閥配件		日本CKD高性能電磁閥
入料方式		下入料
送料方向		從左至右
下模高度		1050±100mm

 整平送料部分工作原理：
　　整平機頭采用平行輪整平法。它是把間斷的壓力整平變成輪式連桿連續整平。從入口到出口交錯布置若干個互相平行的整平輪，按遞減壓彎規律進行多次反復壓彎（金屬材料在較大彈塑性彎曲條件下，不管其原始彎曲程度有多大區別在彈復后所殘留的彎曲程度差別會顯減小，甚至?xí)呌谝恢拢赃_(dá)到整平的目的。
　　二、中板三合一送料機電氣及管路控制說明：
　　1、中板三合一采用立電控柜臺控制操作，配備的電氣原件均采用外貿專業品牌電氣原件，電路設定為當沖床急停時，材料架處于停機狀態，兩機都急停復歸后才可以正常工作。
　　2、主控制柜帶電源總開關，同時采用兩段式結構，主電箱背面至于整平機頭后面，正面設置在操作面板。整平機體與材料架機體相聯部分，電路與管路均分為兩截式，方便對接使用。
　　三、中板三合一送料機NCSF6-900整平能力表

型 號 Model		厚度 Thickness(mm)
		0.5	1.5	2.5	3.0	3.5	4.0	4.5
寬度 Width(mm)	NCSF6-900	900			700	500	350	250

大化保障客戶操作安全是晉志德不變的追求，晉志德三合一送料機的所有傳動帶、轉軸、傳動鏈、鏈軸節、帶輪、飛輪、鏈輪等危險零部件即危險部位全部加裝防護罩；機械設備運轉中易飛出或甩出的部位均有防止松脫裝置，送料機運動部分不存在凹凸不平或帶棱角的表面。
