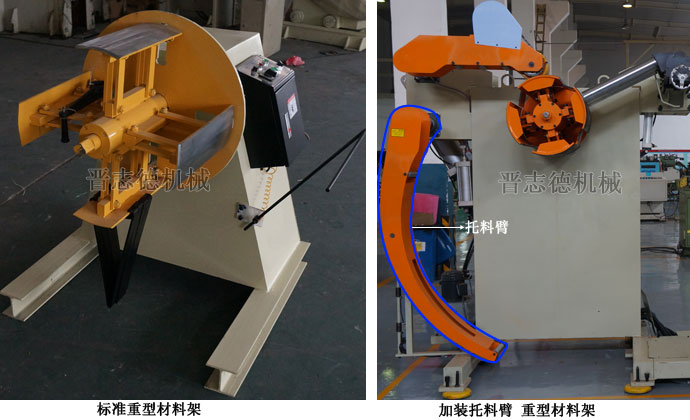

重型材料架托料臂
重型材料架作為使用廣，定制化程度高的放料、開卷設備，其有很多選配裝置可供沖壓業主所選擇，如常見的加裝變頻器用于調速、加裝壓料臂避免散料、加裝油壓擴張便于開卷、加裝上料臺車便于上料、加裝光電感應裝置避免材料表面損傷等等，不過晉志德重型材料架除了常見選配裝置之外的還有一種沖壓業主知曉的不多，卻作用很大的選配裝置，其能使卷料開卷更加穩定、順暢，同時可輔助完成后續整平機臺自動化的入料動作，它那就是托料臂。
晉志德重型材料架托料臂由框體、托料框及副托架所組成，其中托料框樞設于框體下段，而副托架則設于托料框?qū)?yīng)重型材料架漲縮卷筒上料一端，框體內壁面上裝配有氣壓伸縮缸，伸縮缸之伸桿自由端部與托料框后端連接，以推動托料框以轉動軸為支點上、下樞轉，同時框體兩內側壁面下段分設有一對應之側座，且兩側座上形成有一對應之弧型導槽，令副托架兩側之導輪可滑設于導槽內，令晉志德重型材料架托料臂副托架可沿導槽產生張展與摺收的動作。
實際使用時，晉志德重型材料架托料臂驅動利用伸縮缸之伸桿向下收回，即可直接作動托料框以轉動軸為支點相對框體樞轉，使托料框之另端向前向上伸出，同時由于副托架以導輪滑設于側座之導槽內，令副托架可連結驅動且向前伸展，進而利用托料框與副托架托架料卷周緣，且利用兩者之滾桿提供滾動，以增進其出料的順暢性；反之，當需收合托料臂驅動結構時，則系將伸縮缸之伸桿向上伸出，而直接作動托料框之另端向后向下收回，同時讓副托架以導輪相對導槽向下滑動，使副托架可連結驅動、且向后摺收，而無需以人力輔助驅動，大幅增進其動作的穩定性。
