      氣動式NC送料機的結構與使用

      時間:2017-03-28 11:58 來源:http://www.iq7073.com 作者: 晉志德機械

       晉志德NC送料機有適用于傳統沖床、高速?zèng)_床的機械式NC送料機與適用于精密沖床、油壓機、剪板機的氣動式NC送料機。晉志德機械式NC送料機機頭部分與滾輪送料機結構為相似,因此很多沖壓客戶操作人員很容易理解和上手操作,不過氣動式NC送料機其采用的是氣缸推動實現放松,結構上有很大的差別,很多客戶操作人員在結構上和操作上就覺得不好理解和上手,為此晉志德機械在此詳解一下氣動NC送料機的結構與使用。

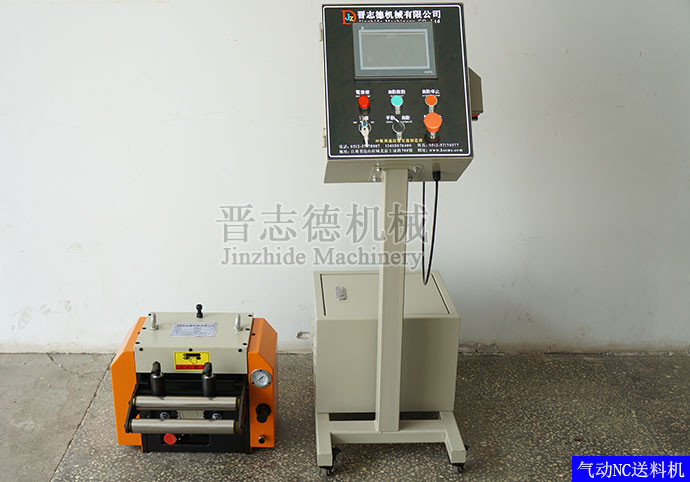

        氣動式NC送料機
        氣動式NC送料機機頭部分的左、右兩側分別垂直固接有兩個相互平行的固定墻板,機架的前端和后端分別固接有托料架和出料托板;托料架的左、右兩端分別開設有滑槽,兩個滑槽正對設置,滑槽的長度方向與固定墻板垂直,滑槽內滑動安裝有擋料輪。
        氣動式NC送料機位于兩個固定墻板之間的機架固定有三菱伺服馬達,伺服馬達的輸出軸穿過其中一個固定墻板后固接有大同步帶輪;下滾筒的兩端分別通過軸承與兩個固定墻板轉動連接,且下滾筒的兩端穿過固定墻板后分別固接有小同步帶輪和傳動齒輪,小同步帶輪與大同步帶輪嚙合;位于下滾筒正上方的固定墻板上分別開設有壓帽安裝槽,兩個壓帽安裝槽正對設置,壓帽安裝槽的前、后兩內側壁上分別開設有弧形限位槽,NC送料機壓帽安裝在壓帽安裝槽內,且壓帽可在兩個弧形限位槽內上下運動;上滾筒的兩端分別通過軸承與兩個壓帽轉動連接,上滾筒與下滾筒之間形成送料通道,上滾筒的一端穿過壓帽后固接有第二上齒輪,第二上齒輪與傳動齒輪嚙合;位于壓帽安裝槽前、后兩側的固定墻板的頂面上分別垂直固接有兩個氣缸支撐座,氣缸固定在兩個氣缸支撐座上,且氣缸的活塞桿豎直設置并固接在壓帽的外側壁上。

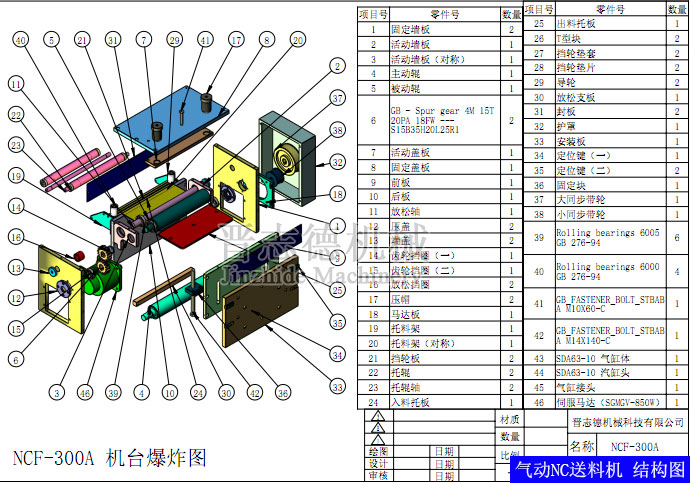

        氣動式NC送料機結構
        氣動式NC送料機兩個固定墻板的后端外側分別固接有活動墻板,送料機兩個活動墻板正對設置并與固定墻板平行,兩個活動墻板之間封板。

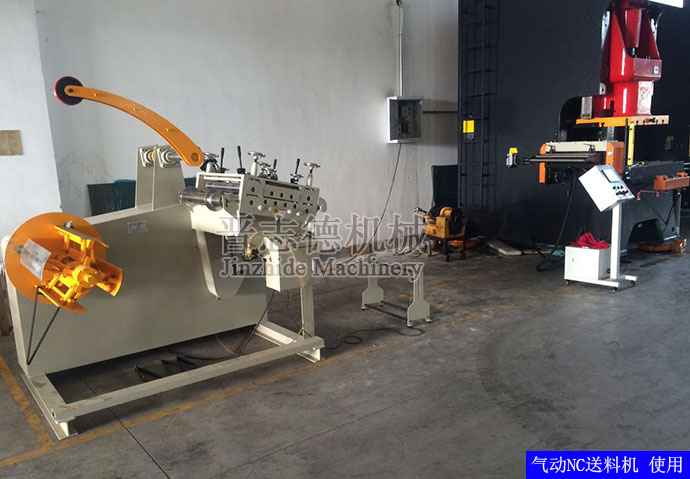

        氣動式NC送料機原理
        材料送料過程:
        先根據材料的寬度調節好兩個擋料輪之間的距離,將材料入料方向送入送料機,使材料依次經過進料托板、封板后進入下滾筒與上滾筒之間的送料通道,然后根據材料的厚度,調整好NC送料機壓帽的壓力,將材料夾緊在上滾筒與下滾筒之間;隨后操作電箱上的手動功能,實行寸動試機,此時伺服馬達在大同步帶輪的傳動下,使下滾筒傳動上滾筒一起轉動,將材料向前輸送。
