三合一送料機自動畫面操作說明
晉志德三合一送料機采用可編程終端（簡稱觸摸屏）作為主要的操作部件，將送料機需要的大部分操作、設定、信息顯示等功能集中用可編程終端來實現，具有操作直觀、可靠性高等優點。
三合一送料機觸摸屏畫面上圖形為□的部分是開關兼顯示燈。用手指輕按一下，可以進行開關操作，當完成相應的操作時畫面反轉，表示各項處于顯示內容的狀態。顯示為□無邊框的部分是指示燈，畫面反轉時表示處于相應的狀態。
三合一送料機觸摸屏上顯示有數值的部分有二種情況，一種是單純的數據顯示器，一種是除顯示數據外還具有數據設定功能，具有數據設定功能的部件用手觸摸數據顯示部位時會自動彈出一個數據輸入用的鍵盤，數據輸入完成后按數據輸入鍵盤上的“ENTER”鍵則新的數據會在輸入數據的位置顯示，數據更改完成。

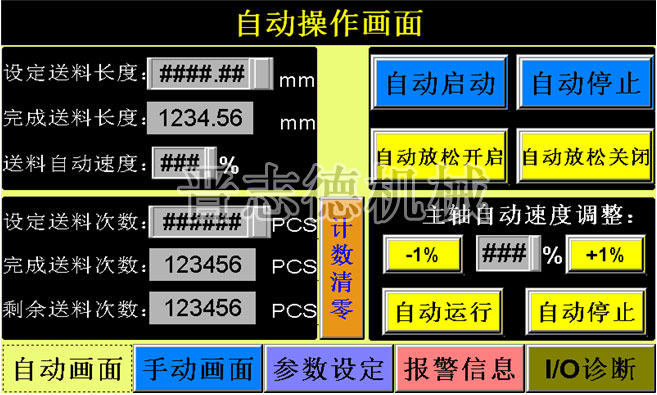

在實際操作晉志德三合一送料機時，有五大功能頁面可供設定，即自動畫面、手動畫面、參數設定畫面、報警信息畫面及I/O診斷畫面，現在此將自動畫面內容及操作予以詳細說明：
1、“設定送料長度”，用于設定三合一送料機送料長度，直接點擊即可設定。
2、“完成送料長度”，用于顯示完成的送料長度。
3、“送料自動速度”，用于設定伺服送料機的自動及一次送料速度，數值越大，速度越快，大設定值為較高。
4、“設定送料次數”，用來設定計劃三合一送料機送料次數，完成該送料數值時，自動停機。
5、“完成送料次數”，用來顯示當前已經完成的送料次數。
6、“剩余送料次數”，用來顯示未完成送料次數。
7、“計數清零”，按此鈕“完成送料次數”歸零，重新開始計數。
8、“自動啟動”，當三合一送料機所有參數設定完成后，機器處于正常狀態，并且主軸自動運行時，按此按鈕送料機處于自動啟動狀態，此時送料由外部凸輪信號控制。
9、“自動停止”，按此按鈕伺服停止自動送料。
10、“自動放松開啟”，按此按鈕送料機自動放松處于開啟狀態，此時整平送料滾輪放松夾緊的控制信號主要由外部信號提供。
11、“自動放松關閉”，按此按鈕送料機自動放松處于關閉狀態，此時整平送料滾輪放松夾緊主要由觸摸屏手動控制。
12、“主軸自動速度調整”，用于設定晉志德機械三合一送料機主軸自動運轉時的速度，點擊-1%時速度減小，點擊+1%時，速度加快，點擊設定按鈕，可以直接設定三合一送料機主軸自動運行速度，大速度為較高。
13、“自動畫面”，按此鈕切換到自動畫面。
14、“手動畫面”，按此鈕切換到手動畫面。
15、“參數設定”，按此鈕切換到參數設定畫面。
16、“報警信息”，按此鈕切換到故障報警畫面。
17、“I/O”診斷，按此鈕切換到輸入診斷畫面。
