雙頭材料架高效收料選設備
沖壓自動化生產線中，通常使用立式材料架作為收卷設備，常用的為輕型材料架、重型材料架，因兩者都使用一個漲縮筒收料的方式，當料卷收卷完畢，需要將料卷轉移至指定位置，此時需先將整個生產線機臺停止，然后采用人工下料的方式，即人工將料卷從材料架上卸下并搬運至指定位置，不僅人工勞動強度大，且操作效率低。
若使用雙頭材料架作為收料設備使用則能從根本上提升生產效率，晉志德雙頭材料架有兩個漲縮筒，可以兩個漲縮筒交替進行收料工作，其通過設置的具有頂部呈弧形支撐塊的旋臂，可以方便的通過材料架上設置的推卸機構將料卷推送至對應的旋臂上，然后將該旋臂旋轉至卸料區后，即可通過吊鉤卡進設置的卡槽內將料卷方便的吊運至卸料區的指定位置，中間只需人工轉動旋臂至指定位置，無需耗費大量人力，且有效提升了料卷轉運效率。

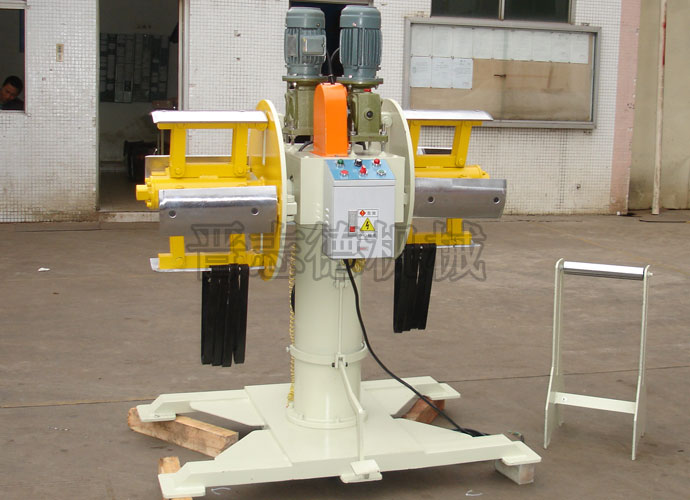

晉志德雙頭材料架由底座、機架、轉軸、馬達、電箱組成，其中轉軸上均勻安裝有兩個收料主軸，兩個收料主軸以轉盤為中心對稱設置且中軸線相重合；收料主軸上配有呈弧形的支撐塊，支撐塊頂部呈圓弧形以配合料卷的內圓料管，支撐桿與支撐塊組合后中間開設有卡槽，卡槽將支撐塊分割為對稱的兩半組成漲縮筒，雙漲縮筒的結構，確保了雙頭材料架實現了無停機快速下料生產之目的。
