三合一送料機觸摸屏操作說明

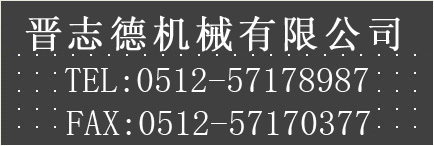

1.三合一送料機一旦開電后，觸摸屏進入晉志德歡迎界面。

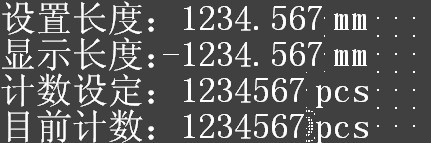

2.點擊下一頁，進入操作主界面。
送料長度：客戶設置長度（即產品單步長度），范圍:0~9999.999mm
顯示長度：三合一送料機運轉長度（不可設置）
計數設定：客戶設定產品數量，范圍:0~9999999pcs
目前計數：目前產品的生產數量（不可設置）
手動：送料機處于手動狀態
自動：送料機處于自動狀態
清除計數：清除目前三合一送料機產品的數量，重新計數。
自動放松開啟：送料矯正氣缸處于自動狀態，根據沖床傳送過來的電信號進行自動放松和加緊。
自動放松關閉：送料矯正氣缸處于手動狀態，根據人為操作控制氣缸放松和夾緊。

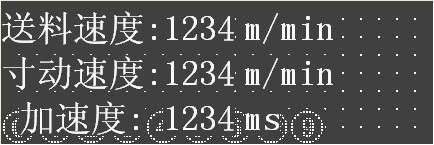

3.點擊設置頁，系統進入速度界面
送料速度：三合一送料機一次行程和自動運轉的速度，數值越大，速度越快，范圍0～2000
寸動速度：三合一送料機手動狀態下，寸進寸退的速度，數值越大，速度越快，范圍0～5000
加減速度：三合一送料機自動時，加減速度，數值越大，速度越小，范圍50～1000

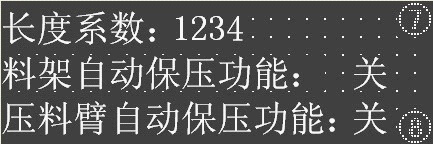

4.當計數數值為654321時，點擊系統頁，進入系統頁。
長度系數：三合一送料機精度，數值越大，精度越低，三合一送料機速度越快。此為內部設置，客戶不得隨意修改，出廠設置值25.
料架自動保壓功能：料架油壓保護功能，可以通過壓力表設置上限和下限，該功能打開時，料架漲緊會自動啟動（油壓低于下限時），關閉則不具備此功能。此為內部設置，客戶不得隨意修改，出廠時，此功能為打開狀態。
壓料臂自動保壓功能：壓料臂油壓保護功能，可以通過壓力表設置上限和下限，該功能打開時，壓料臂下壓會自動啟動（油壓低于下限時），關閉則不具備此功能。此功能作用是為保護材料不散料，設置為內部設置，客戶不得隨意修改，出廠時，此功能為打開狀態。

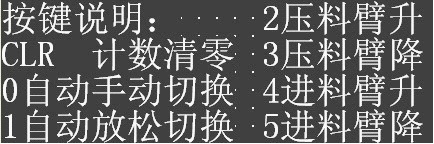

按鍵說明1:
按鍵CLR:計數清零：清除目前三合一送料機產品的數量，重新計數。
按鍵0: 自動手動切換：
自動：送料機處于自動狀態。
手動：送料機處于手動狀態。
按鍵1: 自動放松切換:
自動放松開啟：送料矯正氣缸處于自動狀態，根據沖床傳送過來的電信號進行自動放松和加緊。
自動放松關閉：送料矯正氣缸處于手動狀態，根據人為操作控制氣缸放松和夾緊。
按鍵2:壓料臂升：在手動狀態下，點擊此鍵，入料壓料臂上升。
按鍵3:壓料臂降：在手動狀態下，點擊此鍵，入料壓料臂下降。
按鍵4:進料臂升：在手動狀態下，點擊此鍵，入料進料臂上升。
按鍵5:進料臂降：在手動狀態下，點擊此鍵，入料進料臂下降。
按鍵說明2:
按鍵6:入料拉料開關：點擊此鍵，入料拉料馬達開始運轉，在進料入料時使用該功能，變頻調速（主電箱內）。
按鍵7:料架自動保壓功能：料架油壓保護功能，可以通過壓力表設置上限和下限，該功能打開時，料架漲緊會自動啟動（油壓低于下限時），關閉則不具備此功能。此為內部設置，客戶不得隨意修改，出廠時，此功能為打開狀態。
按鍵8:壓料臂自動保壓功能：壓料臂油壓保護功能，可以通過壓力表設置上限和下限，該功能打開時，壓料臂下壓會自動啟動（油壓低于下限時），關閉則不具備此功能。此功能作用是為保護材料不散料，設置為內部設置，客戶不得隨意修改，出廠時，此功能為打開狀態。
