NC送料機一體化控制方案

 在沖壓行業，客戶所需沖壓的產品種類很多，在搭配自動化設備時往往會遇到標配的送料機、整平機等周邊設備不能滿足客戶的實際生產需求，這時晉志德機械可為客戶定制化設計各種方案，以客戶為出發點，在機器上做大幅度改良，大化滿足客戶的生產要求。

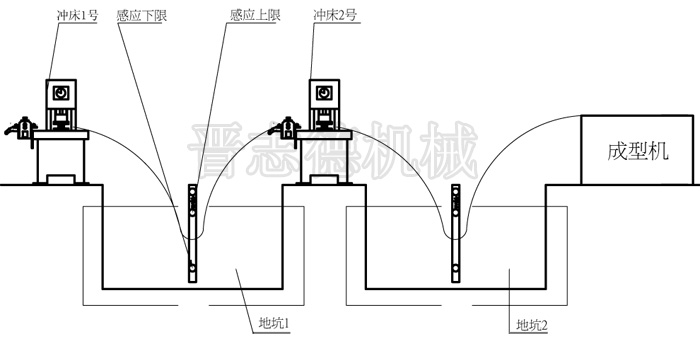

　　近期晉志德機械接到客戶詢問需購置沖床、NC送料機和成型機組成生產線，為了能夠節約成本，減少人力，所以要求該生產線能夠?qū)崿F(xiàn)連線控制，希望一人能實現全線操作。針對客戶這一實際需求，晉志德為客戶設計了方案：在沖床與沖床，沖床與成型機之間增加感應架，感應架分為感應上限和感應下限，起控制沖床速度的功能；另外有一個總控制臺，起控制沖床、成型機連線功能，具體措施如下。
　　
　　控制沖床速度方面：
　　沖床變速--材料接觸到感應下限時，沖床速度變慢；當材料在上限與下限中間，沖床按正常速度運轉；當材料接觸到感應上限時，沖床以高速度運轉，如此循環。實際使用時不需要多次自動停止沖床和啟動。
　　連線方面：
　　控制臺功能：沖床緊急停止，復歸和啟動功能，同時能夠?qū)崿F(xiàn)單臺停機和全部停機功能，此方法無需控制NC送料機。
　　NC送料機改進：
　　1、NC本身實現多段送料，內存20組記憶編程，而且可以調整送料次數。
　　2、按客戶要求，實現3組輸出控制，控制電磁閥動作，實現模具的動作變換，此過程變換時間短，而且不會影響沖床的動作。
　　3、在沖床變速方面上：采用三個傳感器控制，實現沖床的變速，即把傳感器安裝在凹槽里面，當材料下落到某個傳感器的范圍內，從而控制沖床的速度，不過此過程要跟沖床變頻器配合（需提供沖床變頻器型號與說明書）。
　　4、聯機方面：兩臺送料機和成型機連線，NC送料機操作面板上可以實現單啟動和停機，并控制各自沖床停機；另外在聯機控制面板上，可以單實現每臺機器的啟動和停機，也可以全線控制（即一個按鈕控制所有機臺停機）。
　　綜上所述，實現連線控制方案完全可行，而且實際費用花費不高，只需感應架和感應桿(CR感應桿)、中間繼電器，電線等配件即可完成。
