結構改進提升NC送料機送料精度

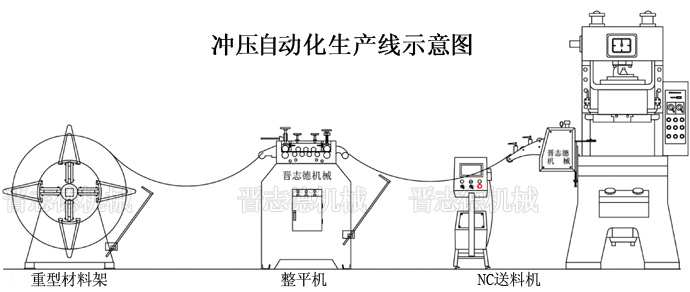

在精密制造領域，自動化沖壓生產線中使用的金屬板材在沖壓前，一定要使用整平機整平，以達到去除內應力、提升材料平整度之目的，整平機前有材料架將金屬料卷開卷后送入整平機內，后有送料機將整平好的板材步進化的送入沖床模具內完成自動化的生產。
而NC送料機則是目前操作簡便、送料精度高，且能輸送滾輪送料機、空氣送料機所不能送料的厚板材料的一種新型送料設備，被沖壓客戶所廣泛的應用，但現有的NC送料機仍存在兩大問題，一是目前NC送料機送料滾輪提升下降時的動力源連接方式都是剛性固定式連接，在工作過程中剛性連接容易連接不垂直造成卡死或送料軸上下不平行導致送料偏和送料不準；二是如果NC送料機送比較厚（2-4.5mm)的金屬板料，送料機與整平機之間的料弧就會很長（如果不長，整平后的材料又會反向變形），料弧一長再加上材料很厚，相對的料弧就會產生向后的重力，這向后的重力就會讓送料滾輪在啟動過程中，與材料打滑造成送料不準，這兩大不足嚴重影響了客戶沖壓生產時的送料精度，被不少客戶所詬病。

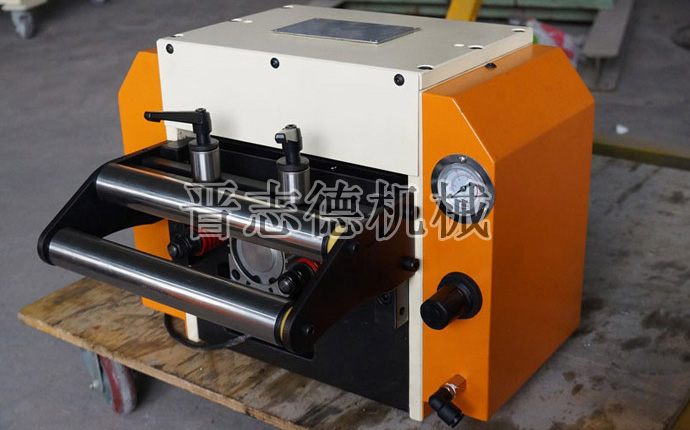

為了從根本上解決NC送料機的二大問題，晉志德機械對NC送料機進行了針對性的結構改進，一是在NC送料機提升動力源放松氣缸與提供板的連接處加裝浮動接頭，由原來的鋼性固定連接改為現在的活動柔性連接，使得送料機原有的機械性能提高，連接更可靠，不會因不垂直造成卡死或不平行造成送料不準，二是在NC送料機進料口處加裝一對入料止逆夾料輥，此入料止逆夾料輥只能向前旋轉，不能向后旋轉，在上入料止逆夾料輥的一側裝有開合把手，當上料時可以下按開合把手把上入料止逆夾料輥向上提起方便上料，正常運行時上下入料止逆夾料輥夾著材料，讓材料只能向前運行，不能讓后倒退，NC送料機加裝入料止逆夾料輥后，材料的向后重力由入料止逆夾料輥去克服，從而避免送料滾輪因向后的重力造成在啟動時打滑，保證了送料精度，從根本上解決NC送料機送料不準的問題。
