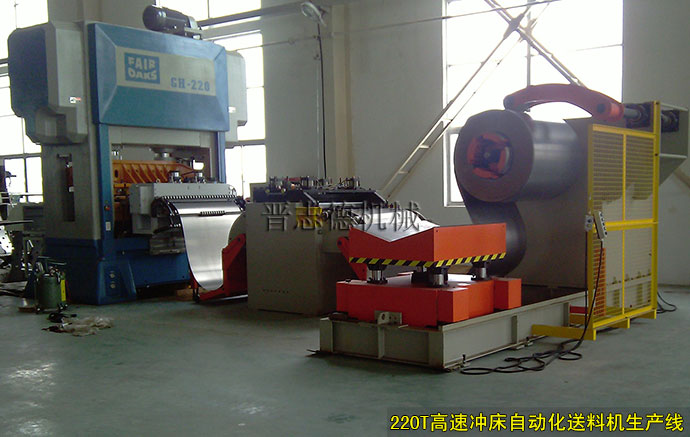

220T高速沖床自動送料機生產線
晉志德機械專門設計的卷料送料線將為220T高速沖床實現自動化沖壓加工工序。材料在上側或下側將具有塑料膜，并且兩側也將被潤滑。
一、油壓重型材料架和上料臺車
上料臺車具有滑動底座并由立的手柄按鈕操作。整套晉志德油壓重型材料架的漲縮、上料、移送運動將以液壓方式進行。
●裝載料卷重量：10噸。
●漲縮卷筒擴張方式：液壓。
●壓料臂：氣動壓料臂。
●卷料入口/外尺寸：480-520mm - 600適配/ 1400mm。
●卷料車：液壓。
●滾筒單元實現卷料的開卷。
二、品質可靠回路感應控制
●位于晉志德油壓重型材料架和整平機之間。
●控制是通過安裝在該區域的漫射式光電感應進行的。
●為了避免在卷料前端進給時操作者的手動干預，將放置通過氣缸的折疊臺驅動。
三、高速厚板整平機
●將有9個整平輥，5個下輥和4個上輥。
●卷筒直徑：63mm，支撐輥/100mm支撐100mm。
●4壓輥：由液壓缸取得的輥的打開和關閉。壓力可手動調節。
●板寬度：120-800 mm。
●板厚度容量：0.4-2.2 mm。
●大厚度寬度：2.2 mm。
四、塑料薄膜應用系統
●塑料應用系統安裝在晉志德厚板高速整平機后面。
●上塑料應用單元。
●下塑料應用單元。
●兩個單位的張緊輥。
●可拆卸的板材更換塑料卷料。
●電動葫蘆手動加載塑料卷料。
●塑料薄膜將應用于材料的上側或下側。
五、第二回路感應控制
●位于晉志德厚板高速整平機和高速NC伺服送料機之間。
●控制是通過安裝在該區域的漫射式光電感應進行的。
●通過氣缸的折疊臺驅動將被放置出口（塑料應用系統）和進口（進料機），以避免操作者在料卷前端進給時的手動干預。
六、高速NC伺服送料機
●晉志德高速NC伺服送料機將有兩個平行送料滾筒，三菱伺服馬達與驅動器配備編碼器實現閉環控制。
●三菱高速PLC配合7寸高精度威綸觸摸屏進行操作控制。
●引導輥的開啟和關閉將通過氣缸。
●送料滾筒直徑：95 mm。
●送料步距調整：0-9999,9 mm。
●送料步距定位精度：±0.02mm。
