大型可移位NC送料機
NC送料機的出現大的拓展了沖壓加工自動化加工的適用范圍，其不僅可適用于中、小型料帶的自動送料，而且還能用于傳統送料機所不能適用的大型、大型料帶的送料生產，大適用料寬可達2000mm，同時NC送料機多段式送料、步距0-9999.99mm隨意設定可滿足各種大型沖床加工生產之用。
大型板材沖壓生產中，因大噸位沖床側面寬度受限，通常需將大型NC送料機安裝在沖床正面，由前往后型式送料，只是這種送料方式雖實現了自動化生產，但會造成很難在大型沖床上安裝及更換大型沖壓加工模具，為了從根本上解決此種問題，晉志德機械特別研發生產了一種大型可移位NC送料機。

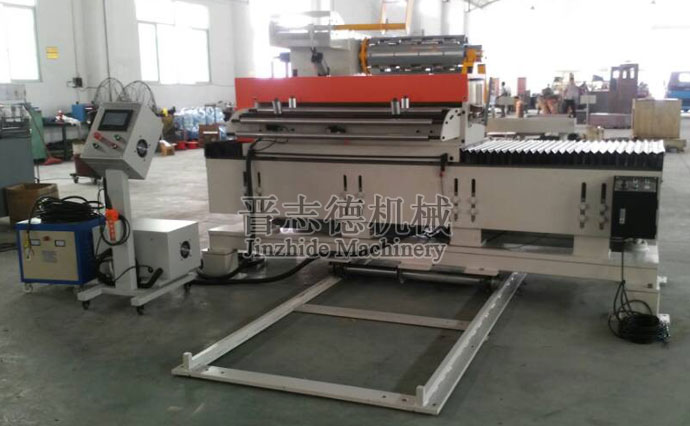

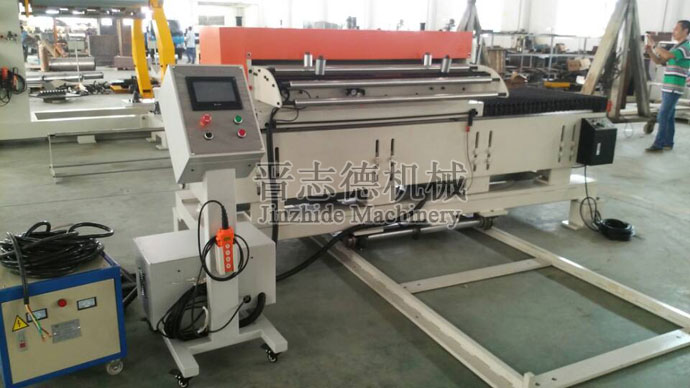

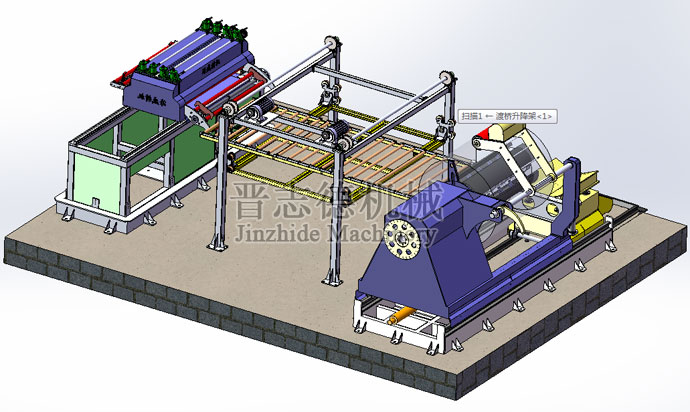

晉志德大型可移位NC送料機主體機頭安裝在整體移動機座上，整體移動機座上設有兩副縱向移動直線導軌，兩副縱向移動直線導軌的末端位于沖床正前方，兩副縱向移動直線導軌副的前段遠離沖床，在兩副縱向移動直線導軌副的末端處安裝有限位裝置，送料機與沖床通過固定螺栓連接。
晉志德大型可移位NC送料機的安裝過程如下：
1、在沖床前端安裝送料機整體移動機座，整體移動機座上安裝有兩副直線運動導軌副。安裝時，要將整體移動機座與沖床正面的相對尺寸、精度調整好；
2、將NC送料機主體機頭安放在送料機整體移動機座上；
3、通過整體移動機座上的兩縱向移動直線導軌將送料機向大噸位沖床左側移動，留出沖床前端模具安裝位置；
4、通過起吊裝置將大型模具放入沖床工作平臺上。并調試安裝好模具；
5、將送料機從沖床左側整體移至沖床中間位置，緊靠整體移動機座定位限位裝置進行基準定位；
6、將送料機與沖床通過兩件定位銷孔對正位置，并插入定位銷后進行定位鎖緊。
晉志德大型可移位NC送料機的優點在于：
1、將送料機整體移開后能方便大型模具的安裝、拆卸與模具的精確調試，大提高了安裝、換模、調模時間；
2、采用高精度直線運動方導軌和限位裝置定位，能很好地保證其送料機與沖床之間的相對位置精度；
3、優質的解決了大型模具起吊安裝、拆卸工作中與大型NC送料機之間在位置上的矛盾；
4、從根本上確保了大型模具安裝、拆卸、調試人員的人身安全。
