      重型材料架結構、原理與用途

      時間:2018-05-14 08:50 來源:http://www.iq7073.com 作者: 晉志德機械

       重型材料架是沖床、油壓機、剪板機、激光切割機、成型機等加工設備實現自動化生產常用的輔助周邊配套設備,主要用途是對卷材的開卷或收卷。
        作為客戶選購較多的材料架機型,在此晉志德機械對其結構與工作原理予以說明,方便客戶購買后的使用、保養與維護。

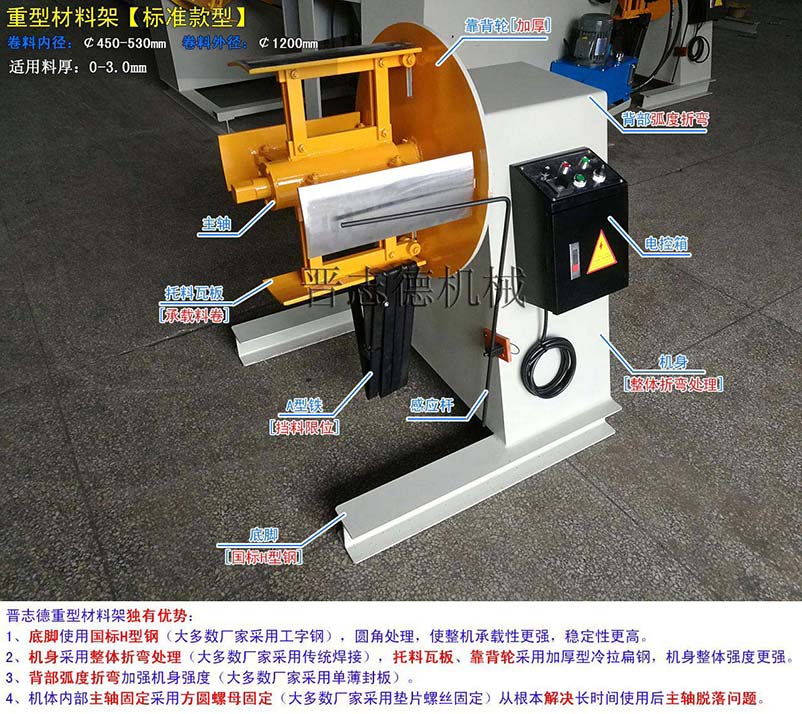

        重型材料架結構,重型材料架結構圖
        重型材料架結構:重型材料架由機身、主軸、托料瓦板、感應控制桿、A型鐵和電控箱組成
        1、機身的底部設有底板,且底板的底部固定有固定支撐架,固定支撐架設有兩組國標H型鋼底腳;
        2、機身側面安裝有電控箱,內部安裝有馬達,電控箱便于設備的控制,馬達的下方設有橡膠減震墊;
        3、馬達的輸出端安裝有減速機,減速機的輸出端安裝有延伸至機身外側的主軸;

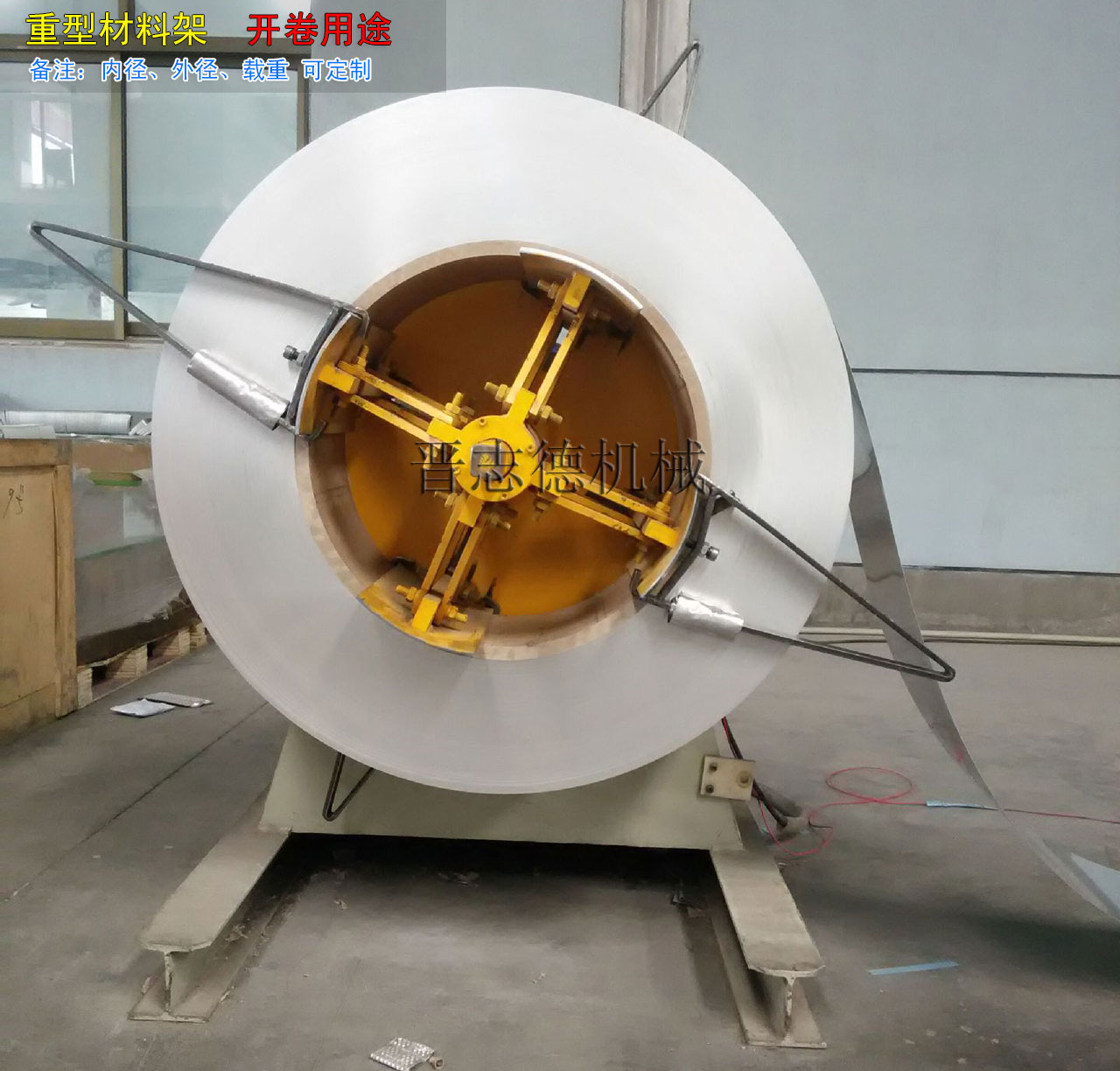

        重型材料架開卷用途,重型材料架放料用途
        4、主軸靠近機身的一端安裝有靠背輪,且主軸遠離靠背輪的一端通過主軸套安裝有手搖搖把,重型材料架靠背輪避免材料發生偏移,手搖搖把遠離主軸的一端安裝有防滑把手;
        5、主軸的側面均勻安裝有四組支撐連桿,支撐連桿上安裝有重型材料托料瓦板,支撐連桿可以調節材料卷收的直徑,重型材料托料瓦板的外表面涂覆有耐磨的防滑涂層,重型材料托料瓦板可以承載重型材料;
        6、機身底部的外側壁上通過緣板安裝有感應控制桿。

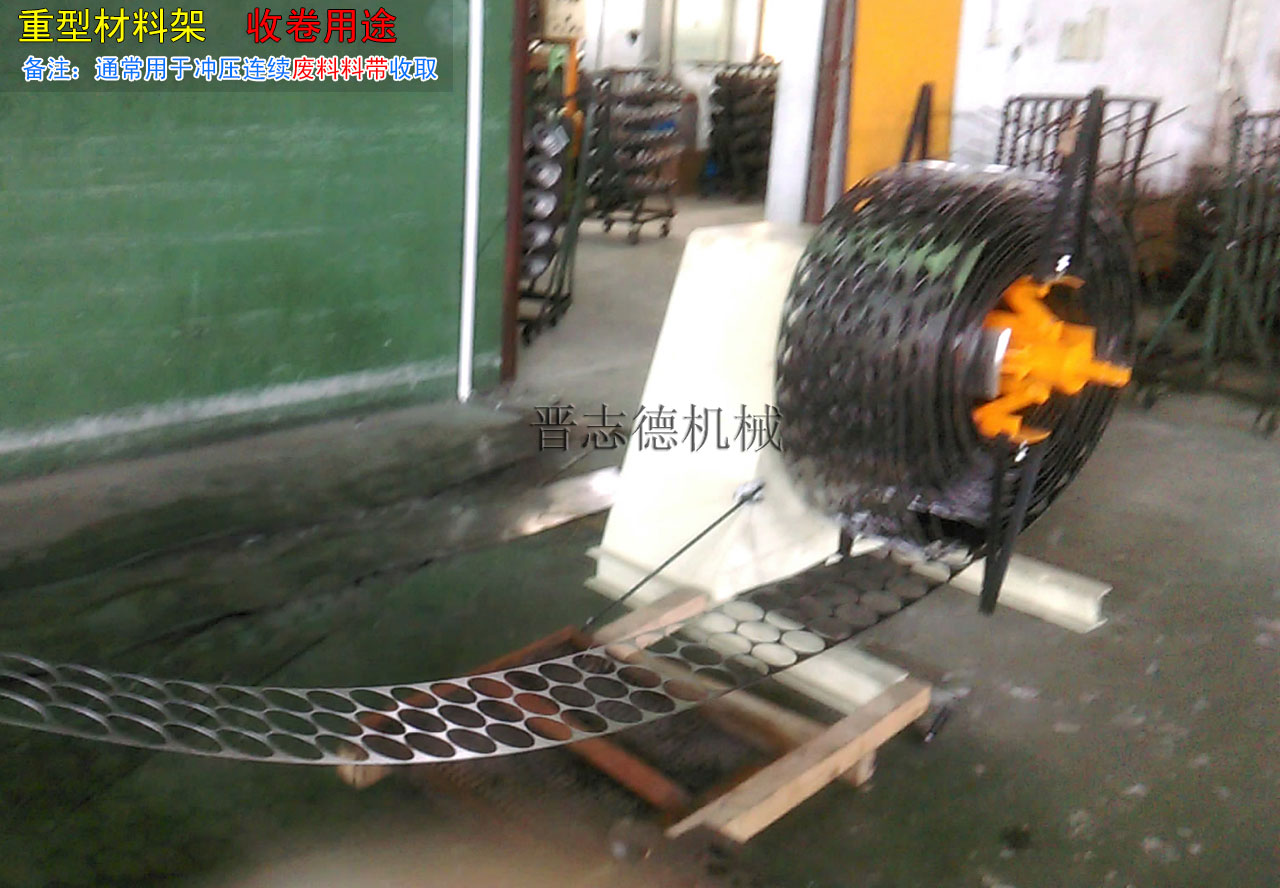

        重型材料架收卷用途,重型材料架收料用途
        重型材料架工作原理:使用時,將重型材料架控制電箱接通電源,逆時針轉動手搖搖把,調小托料瓦板直徑(使其小于料卷內徑)隨后在托料瓦板內側對角各裝1塊A型鐵,裝上卷料,然后再順時針轉動手搖搖把,張緊卷料內圈,在另兩塊托料瓦板上裝上A型鐵。然后引出料卷料頭,在電控箱上操作使用點動控制材料架運轉引出料帶,根據生產需要,調整感應控制桿高低,適當控制出料長度。

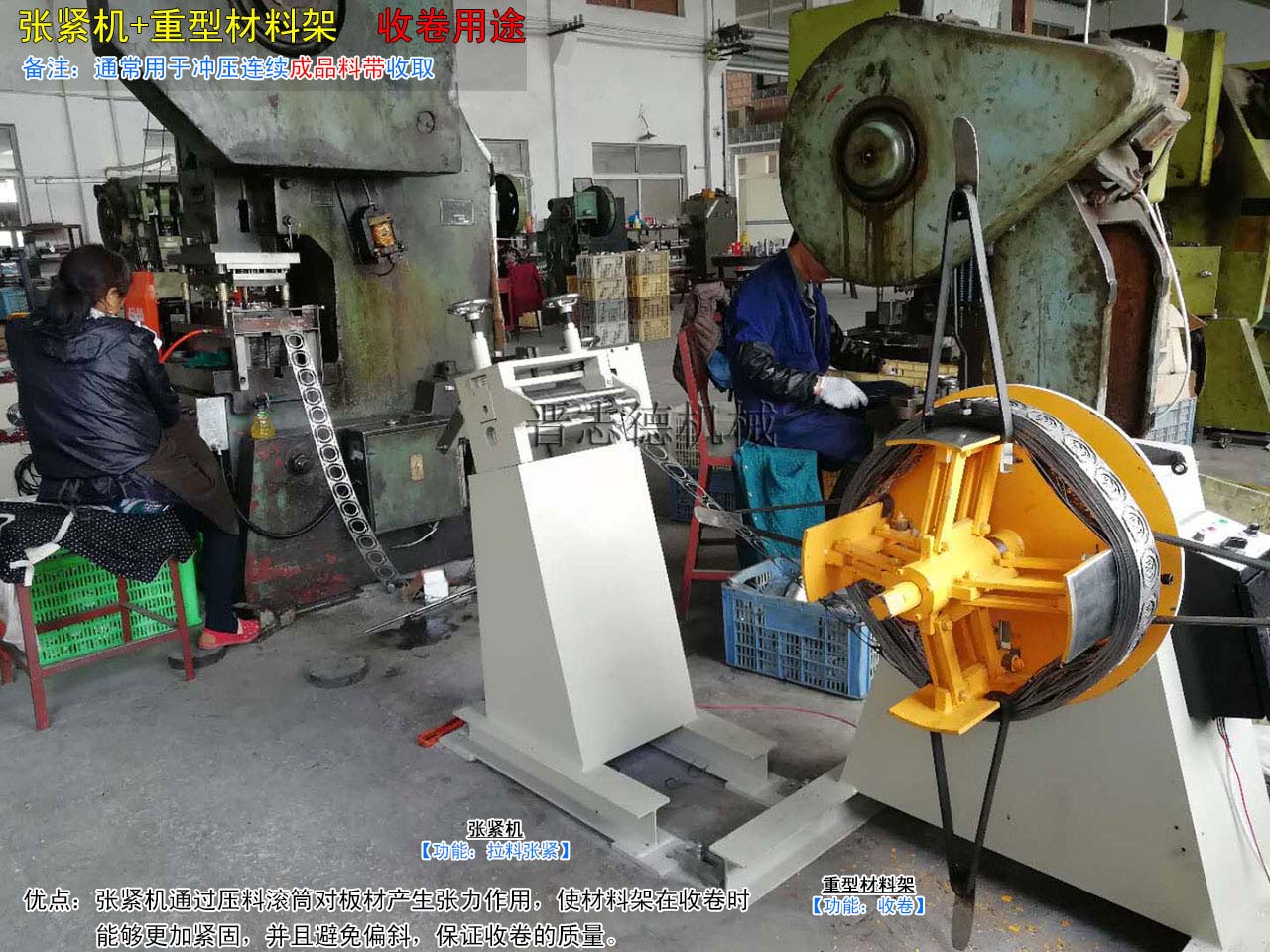

        重型材料架張緊收料,重型材料架收卷成品
