新款油壓雙頭材料架
雙頭材料架又名雙頭開卷機，其擁有兩個漲縮卷料筒來承載料卷，可一個卷料筒開卷，另外一個卷料筒上料，實現無停機連續高效的沖壓生產。而油壓雙頭材料架則是在標準雙頭材料架基礎上，添加油壓漲縮控制系統代替手搖擴張系統，用于重型料卷（料卷2T以上料卷）的高效放料沖壓加工。
不過目前市場上的雙頭材料架在設計時，往往只是在標準雙頭材料架上添加了油壓系統，并沒有結構上的整體改進，使得使用時會存在一系列的使用問題，如兩個油缸使用時互相干涉；承載卷料一方重，整個回轉箱易向重的一側傾斜，導致開卷偏斜；旋轉油缸在旋轉保壓過程易出現密封件損壞導致漏油等問題。
為從根本上解決油壓雙頭材料架使用時的一系列問題，晉志德機械在設計生產時采用了新型結構型式：

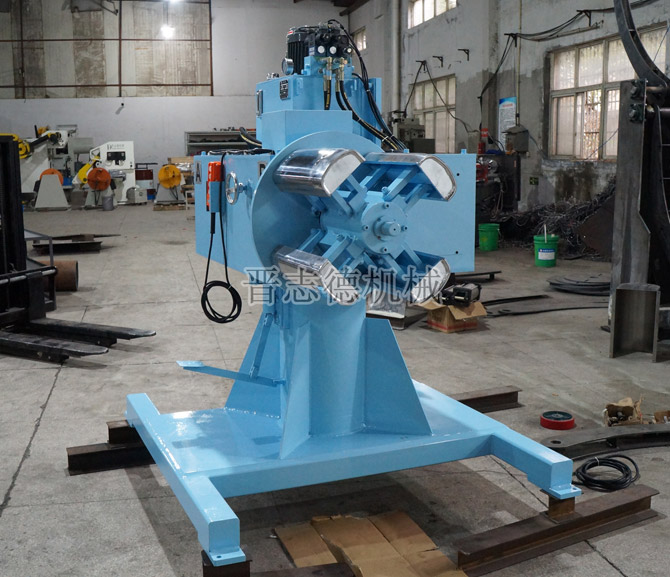

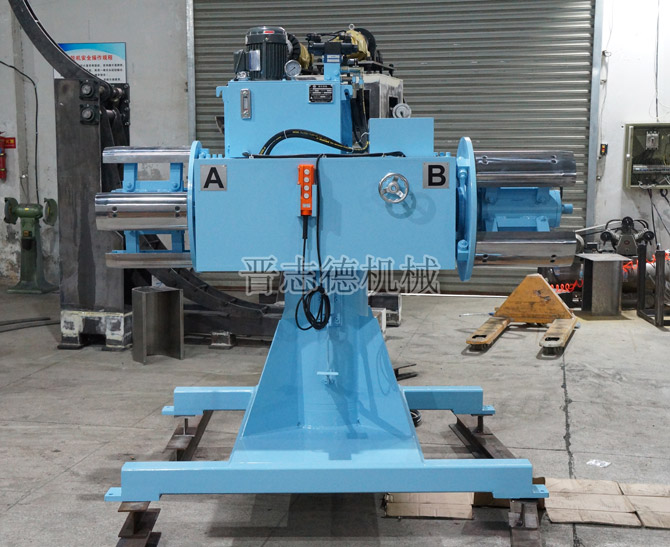

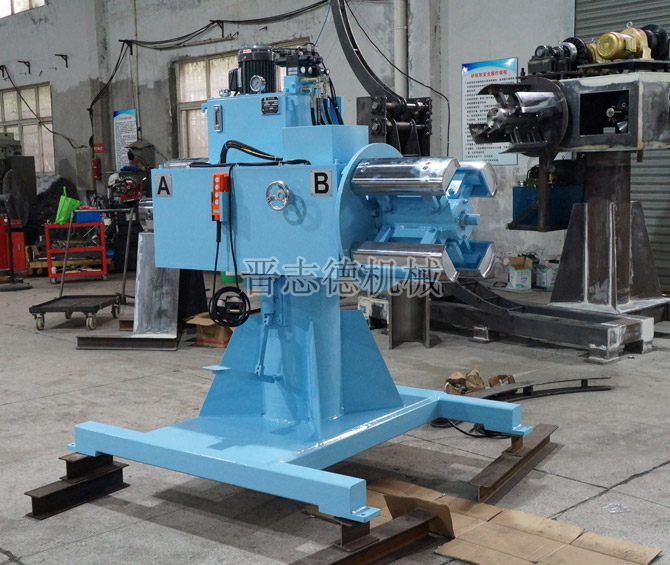

1、晉志德新款油壓雙頭材料架將液壓油缸放置于雙頭材料架頂部，避免開卷時材料與油缸發生干涉。
2、采用加長型回轉軸用與配合回轉箱的行程，解決了回轉箱對應的漲縮卷筒承載不同重量料卷（或單邊不載重）時，發生傾斜的問題。

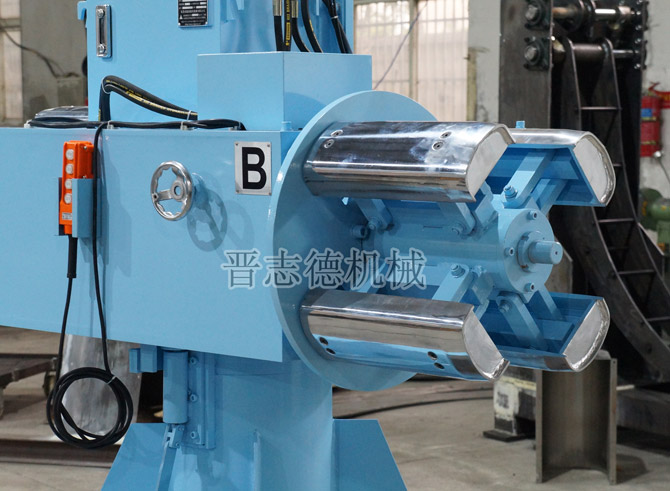

3、在雙頭材料架油壓擴張部分，通過在旋轉油缸與料架主軸之間、拉桿與連接座之間設置軸承，當料架主軸旋轉時，漲縮卷筒、背板同時旋轉，而拉桿、油缸則因推力球軸承、軸承的作用而不旋轉，解決油缸、拉桿與主軸同時旋轉的問題，并且通過軸承的支撐作用使運行中旋轉油缸軸線與料架主軸軸線始終保持一致，從根本上解決了油缸發生漏油現象，確保整機運行更平穩、穩定性更高。
